青島新街電子有限公司: 自動車エンジン用ワイヤーハーネスの専門サプライヤー
当社は2013年に設立され、電気製品の完全なソリューションを提供する専門メーカーです。お客様に包括的なサービスを提供するために、当社はお客様の電気製品に優れた総合的なソリューションを提供できる専門的な技術研究開発チームと研究所を設立しました。
豊富な製品
当社の主な製品範囲には、ワイヤーハーネス、集積回路基板、LCD コントロールディスプレイなどの電子製品、電子部品が含まれます。
多用途
当社の製品は、さまざまな家電製品、携帯電話、コンピュータ、自動車、医療・産業機器、スマートデバイスなどに幅広くご利用いただけます。
一流のサービス
私たちは長年の業界経験と完全な生産管理、品質監督、販売サービス運営システムを持っています。電源コードまたはワイヤーハーネスを購入したい場合は、電子メールで要件を送信するだけで、お客様に合わせて製品をカスタマイズできます。
品質保証
お客様に包括的なサービスを提供するために、当社はお客様の電気製品に優れた総合的なソリューションを提供できる専門的な技術研究開発チームと研究所を設立しました。そして当社の製品はカスタマイズ可能です。
自動車および新エネルギー車のケーブル アセンブリとは、自動車または新エネルギー車 (NEV) 内で電力、信号、データを送信するシステムを形成するために一緒に束ねられるワイヤ、ケーブル、コネクタ、およびその他のコンポーネントの集合を指します。電気自動車またはハイブリッド自動車。これらのアセンブリは、NEV のエンジン管理、照明、インフォテインメント、安全機能、充電システムなど、車両のさまざまな電気システムの動作に不可欠です。
バスエアコン用ワイヤーハーネス製品は、主に大型バスエアコンシステムに使用される高品質・高性能の電子部品です。この製品には、優れたユーザー エクスペリエンスをもたらす多くの高度なテクノロジーと機能が搭載されています。
バス エンジン ワイヤリング ハーネスは、バスのエンジン コンパートメントの電気システム用に特別に設計されたワイヤ、ケーブル、コネクタ、端子の複雑なネットワークです。その主な機能は、エンジンとさまざまなセンサー、アクチュエーター、電子制御ユニット (ECU) の間での動力および制御信号の伝達を容易にすることです。
カー エアコン ワイヤリング ハーネスは、ワイヤ、コネクタ、および場合によってはシールド ケーブルが複雑に束ねられたもので、車両のエアコン (AC) システムの電気バックボーンとして機能します。これは、AC システムに関連するすべての電気コンポーネントを相互接続するように特別に設計されており、相互に効果的に通信したり、車両の中央コンピューターまたは電子制御ユニット (ECU) と通信したりできるようにします。
トラック空調ワイヤー ハーネスは、商用車の空調システムのさまざまな要素間の電気通信を容易にするように設計された重要なコンポーネントです。このシステムには、コンプレッサー、凝縮器、蒸発器、レシーバードライヤー、膨張弁、および関連するセンサーと制御装置が含まれます。ワイヤーハーネスは本質的に、絶縁体と保護ケースで束ねられたワイヤーのネットワークであり、電気信号が効率的かつ安全に伝送されることを保証します。
トラック エンジン ワイヤリング ハーネスは、トラックのエンジンの電気神経システムとして機能するワイヤ、コネクタ、端子、および保護装置のアセンブリです。エンジンと車両管理システム内のその他のさまざまなコンポーネント間で電力を分配し、制御信号を送信する役割を果たします。
電気自動車用エアコンワイヤーハーネス製品は、電気自動車用エアコンシステム用の電子ワイヤーハーネス製品です。製品はさまざまな電子部品で構成されており、空調システムの基本機能を実現するだけでなく、その他の機能も備えています。
電気自動車エンジンワイヤーハーネス製品は、電気自動車のエンジンシステムに使用できるワイヤーハーネス内の集積回路の電子部品です。この製品は優れた製品特性と特性を備えており、ユーザーによりインテリジェントな車両全体のソリューションを提供できます。

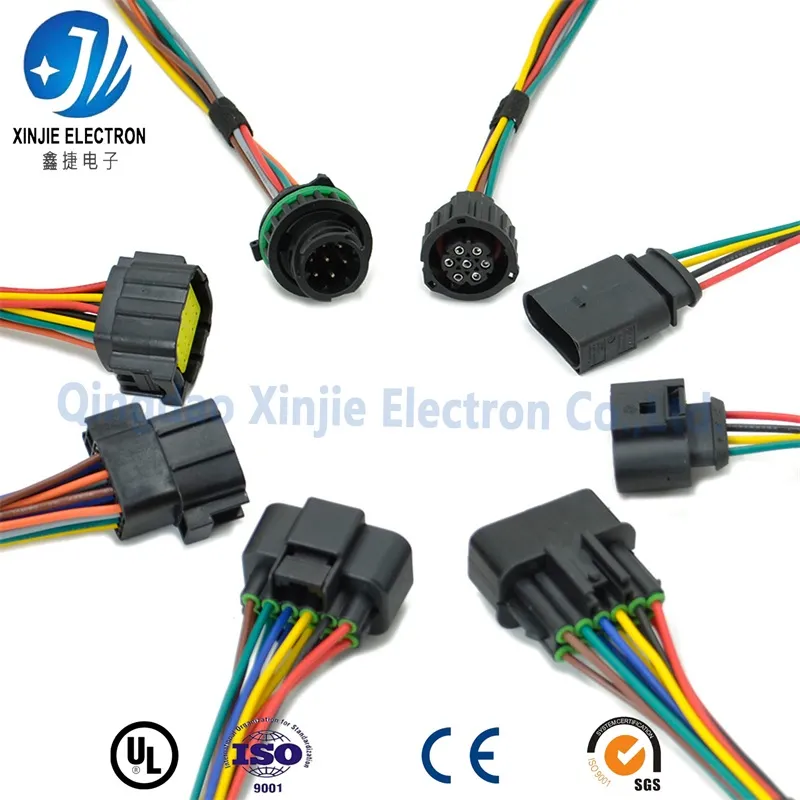

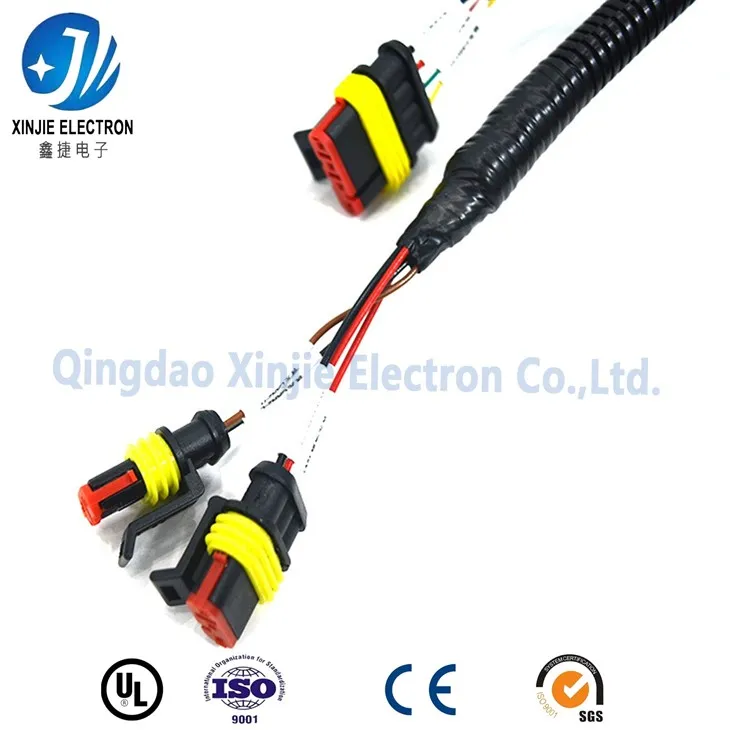

自動車エンジンワイヤーハーネスとは
自動車エンジン ワイヤリング ハーネスは、自動車のエンジンのさまざまなコンポーネントと自動車の他の部品の間で電力と信号を伝送する、ワイヤ、端子、コネクタ、およびシールドからなるシステムです。これは本質的に、電気の流れの制御を可能にする経路のネットワークであり、エンジンの動作や、点火、燃料噴射、排出ガス制御、エンジン管理などのさまざまなシステムの機能にとって不可欠です。
自動車エンジン用ワイヤーハーネスの特長
効率的な電気接続
ワイヤリング ハーネスは、電気信号と電力がさまざまなエンジン コンポーネント間で効率的に伝達されることを保証します。これにより、エンジンのスムーズな動作と最適なパフォーマンスが可能になります。
確実な動作
適切に設計され組み立てられたワイヤリング ハーネスは、エンジンの電気システムの信頼性の高い動作を保証します。これにより、エンジンの誤動作や故障につながる可能性のある接続の緩み、短絡、その他の電気的問題のリスクが最小限に抑えられます。
簡単なトラブルシューティング
エンジンに電気的な問題が発生した場合、ワイヤーハーネスが適切に整理されていると、問題の特定と修正が容易になります。ハーネスを使用すると、ワイヤやコネクタに簡単にアクセスできるため、トラブルシューティングのプロセスが簡素化されます。
安全性
ワイヤリング ハーネスは厳格な安全基準を満たすように設計されており、電気接続が確実に保護されます。これにより、電気火災、感電、その他の安全上の問題のリスクが軽減されます。
コネクタ
コネクタ コンポーネントはその名前を表しており、ハーネス ワイヤをさまざまな回路や電源に接続します。一般的なコネクタには、オスのパグ端とメスのジャック端があります。両端が結合して電流が伝達されます。
ヒューズ
一般に、ヒューズの役割は、何か問題が発生した場合に電気コンポーネントを保護することです。たとえば、電流が過大な場合です。自動車とそのワイヤーハーネスについて話すときも、それは例外ではありません。
ヒューズブロック
ワイヤリング ハーネスの各回路には個別のヒューズが付いています。つまり、1 つのヒューズが不良になってもすべてのコンポーネントには影響しません。ヒューズ ブロックは、さまざまなヒューズを組み立てる家のようなものです。分電盤と同じですね。
リレー
オートワイヤーハーネスのリレー部品は、大電流を循環させるために機能します。これは最も重要なコンポーネントの 1 つであり、バッテリーから直接電力を供給します。対照的に、一部のコンポーネントは他の自動車システム部品から電力を供給します。その結果、リレー部品は低い電流から強力な電流を供給することができます。
ワイヤー
ワイヤーハーネスは、電気ケーブルまたはワイヤーのアセンブリです。ここで表示されているコンポーネントはケーブルまたはワイヤです。これらは通常銅線であり、さまざまな回路測定のバリエーションがあります。
車のエンジン用ワイヤーハーネスの種類
エンジン専用ハーネス
一部のワイヤリング ハーネスはエンジン固有のものであり、車両ラインナップ内の特定のエンジン用に設計されています。たとえば、電気的要件の違いにより、V6 エンジンは同じメーカーおよびモデルの V8 エンジンとは異なるハーネスを備えている場合があります。
ユニバーサルハーネス
これらのハーネスはさまざまなエンジンタイプに適応できるように設計されており、適合するように変更または切断できます。これらは、カスタム ソリューションが必要なレース アプリケーションや DIY プロジェクトでよく使用されます。
車のエンジンワイヤーハーネスの選び方
回路コネクタを検査する
これが最初で最も重要です。前に説明したように、標準のワイヤリング ハーネスには 12 回路がありますが、18 または 24 回路のものもあります。回路コネクタを検査して、車両のタイプに適合することを確認する必要があります。
シートベルトが巻き取り式かどうかを確認する
わずか 12 回路のハーネスを必要とする車があるかもしれません。 18が必要な車を手に入れたらどうなるでしょうか？新しいハーネスを購入できます。または、より多くの回路に対応できる拡張可能なハーネスを最初から入手できます。
ハーネスの材質を確認する
耐久性のあるワイヤーハーネス以外のものは必要ありません。これを確実にするには、ハーネスの材料、特にワイヤとコネクタの材料を調べてください。ワイヤーには銅が最適です。コネクタには銅または真鍮を使用できますが、アルミニウムは避けてください。
車のエンジンワイヤーハーネスの取り付け方法
ワークスペースを準備する
設置プロセスを開始する前に、作業スペースが清潔で明るいことを確認してください。快適かつ安全に作業するために十分なスペースを確保することが重要です。
バッテリーを外す
電気事故を防ぐために、まずバッテリーのマイナス端子を外してください。これにより、ワイヤリング ハーネスの作業中にシステムに電力が流れなくなります。
コネクタを特定する
エンジンの電気配線ハーネスは、対応するコンポーネントに適切に接続する必要があるさまざまなコネクタで構成されています。時間をかけてコネクタとその位置を理解してください。
古いワイヤーハーネスを取り外します
既存のワイヤリング ハーネスを交換する場合は、コネクタを外し、取り付けブラケットやクリップをすべて取り外して、古いワイヤ ハーネスを慎重に取り外します。新しいハーネスの取り付けに役立つように、古いハーネスの配線をメモしておいてください。
古いワイヤーハーネスを取り外します
既存のワイヤリング ハーネスを交換する場合は、コネクタを外し、取り付けブラケットやクリップをすべて取り外して、古いワイヤ ハーネスを慎重に取り外します。新しいハーネスの取り付けに役立つように、古いハーネスの配線をメモしておいてください。
コネクタを接続する
新しいワイヤリング ハーネスを設置したら、コネクタをそれぞれのコンポーネントに接続し始めます。各コネクタがしっかりと差し込まれ、正しく装着されていることを確認してください。
適切な接続を確認する
すべてのコネクタを接続した後、各接続がしっかりと正しく位置合わせされていることを再確認してください。これは、将来の電気的な問題や誤動作を防ぐのに役立ちます。
バッテリーを再接続する
すべての接続が確実に行われていることを確認したら、バッテリーのマイナス端子を再接続します。これにより、エンジンの電気システムへの電力が回復します。
システムをテストする
エンジンを始動し、さまざまな電気コンポーネントをテストして、正しく機能していることを確認します。接続不良を示す警告灯や異常な動作がないか確認してください。
設置時の安全上の注意事項
バッテリーを外す
感電やショートの危険を防ぐため、電気部品の作業を行う前に必ずバッテリーの接続を外してください。
ワイヤーの取り扱いには注意してください
ワイヤを損傷したり、電気的な問題が発生したりしないように、ワイヤを取り扱うときは優しく扱ってください。
適切なルーティングに従う
損傷や過熱を防ぐために、ワイヤー ハーネスが正しく配線され、可動部品や高温の表面から離れていることを確認してください。
接続を再確認する
バッテリーを再接続する前に、すべての接続がしっかりと正しく配置されていることを再確認してください。
目視検査
まず、ワイヤーの擦り切れ、接続の緩み、絶縁体の溶けなど、目に見える損傷の兆候がないかワイヤー ハーネスを目視検査します。熱や振動により摩耗が促進される可能性があるエンジン付近の領域には細心の注意を払ってください。
連続性のチェック
マルチメーターを使用して、ワイヤーハーネスのさまざまなポイント間の導通を確認します。これは、配線の断線や断線を特定するのに役立ちます。測定値を車両のサービスマニュアルに記載されている仕様と比較してください。
電圧テストの実行
エンジンを停止し、マルチメータを使用してワイヤリング ハーネスのさまざまなコネクタや端子の電圧を測定します。測定値をサービスマニュアルに記載されている仕様と比較して、許容範囲内であることを確認します。
ショートパンツをチェックする
抵抗モードに設定されたマルチメーターを使用して、異なるワイヤ間またはワイヤと車両のシャーシ間の短絡をチェックします。抵抗値が低い場合は、対処が必要な短絡を示します。
テストコンポーネント
ワイヤリング ハーネスに接続されている特定のコンポーネントに欠陥があると思われる場合は、そのコンポーネントを取り外して、その機能を個別にテストしてください。これは、問題がコンポーネントにあるのか、それともワイヤーハーネス自体にあるのかを判断するのに役立ちます。
エンジン車用エンジンワイヤーハーネスの用途
点火システム
ワイヤーハーネスはバッテリーから点火コイル、そして点火プラグに電力を送り、シリンダー内の混合気が適切に点火されるようにします。
燃料噴射システム
電子燃料噴射を備えた最新の車両では、ハーネスがさまざまなセンサーからの信号をエンジン コントロール ユニット (ECU) に伝え、ECU からのコマンドをインジェクターに中継して、燃料供給の正確なタイミングと量を制御します。
排出ガス制御システム
ワイヤーハーネスは、酸素センサー、EGR (排気ガス再循環) バルブ、触媒コンバーター、その他の排出関連コンポーネントを ECU に相互接続し、ECU は汚染物質を最小限に抑えるためにエンジンの動作を調整します。
エンジン冷却システム
水温センサーやファンリレーなどの電気部品はワイヤーハーネスを介してECUに接続されており、温度調整と過熱の防止が可能です。
充電システム
ハーネスはオルタネーターをバッテリーおよび車両の他の電気システムに接続し、エンジンの作動中にバッテリーが確実に充電されるようにします。
パワーウィンドウ、ロック、ミラー
これらの便利な機能は、エンジンの動作には直接関係しませんが、ワイヤー ハーネスに依存して、ユーザー入力および車両の中央コンピューターから電力と制御信号を受け取ります。
